Core Type Transformer : यह क्या है
दो मुख्य प्रकार के Transformer हैं जिन्हें चुंबकीय कोर के आकार से वर्गीकृत किया जा सकता है। ये कोर प्रकार के ट्रांसफार्मर, और Shell प्रकार के Transformer (और कम सामान्यतः, एयर कोर ट्रांसफार्मर) हैं। हम यहां मुख्य कोर प्रकार के Transformer की चर्चा करेंगे।

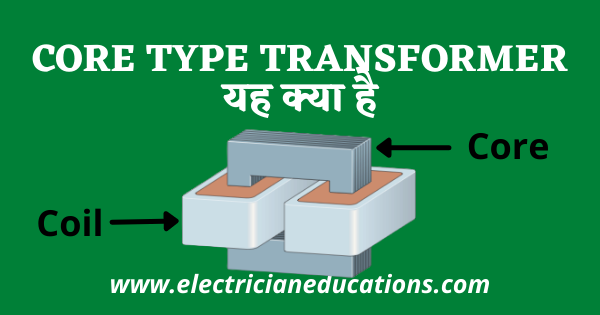

Single Phase कोर टाइप Transformer का कोर सिंगल विंडो कोर प्रकार का होता है। इसका मतलब है कि इसकी दो लिंब होती हैं जैसा कि नीचे की आकृति में दिखाया गया है।
इस प्रकार के Transformer में LV और HV दोनों वाइंडिंग दोनों लिम्बस पर लिपटे हुई होती है, आम तौर पर दोनों वाइंडिंग को भागों में विभाजित किया जाता है और दोनों वाइंडिंग के एक हिस्से को एक limb पर लपेटा जाता है और दूसरे हिस्से को कोर के दूसरे limb पर लपेटा जाता है।
LV वाइंडिंग को पहले कोर लिम्ब की सतह पर लपेटा जाता है जिसमें कोर बॉडी और वाइंडिंग के बीच पर्याप्त इंसुलेशन बना रहे।
फिर एचवी वाइंडिंग को एलवी वाइंडिंग और एचवी वाइंडिंग के बीच पर्याप्त इन्सुलेशन के साथ लपेटा जाता है।
इस तरह, दोनों लिंब पहले LV को और फिर HV वाइंडिंग को लपेट दिया जाता है।
यह व्यवस्था Transformer को किफायती (economical) बनाती है। चूंकि ग्राउंडेड कोर और एचवी वाइंडिंग के बीच potential difference अधिकतम होता है इसलिए उनके बीच इन्सुलेशन का मान भी अधिकतम रखा जाता है।
इस इन्सुलेशन लागत से बचने के लिए LV वाइंडिंग को कोर के करीब रखा जाता है।
छोटे आकार के कोर टाइप Transformer में वर्गाकार या आयताकार क्रॉस-सेक्शन के कोर का उपयोग किया जाता है। क्योंकि लैमिनेटेड स्क्वायर या आयताकार क्रॉस-सेक्शनल कोर का निर्माण करना आसान है।
उस square या आयताकार rectangular cross-sectional कोर लिंब पर वाइंडिंग को लपेटना भी मुश्किल काम नहीं है। इस प्रक्रिया से छोटे ट्रांसफार्मर के निर्माण की लागत को कम किया जा सकता है ।
लेकिन बड़े Transformer के घुमावदार कंडक्टर को चौकोर या आयताकार रूपों में लपेटना आसान काम नहीं होता है।
तांबे के कंडक्टर के उपयोग को अनुकूलित करने के लिए, गोल बेलनाकार आकार की वाइंडिंग सबसे अच्छा विकल्प होता है।
लेकिन एक चौकोर क्रॉस-सेक्शनल कोर लिम्ब पर गोल बेलनाकार वाइंडिंग करने से वाइंडिंग और कोर के बिच में unused स्पेस रह जाता है जो की उचित नहीं है।
बड़े Transformer के लिए यह एक अच्छा तरीका नहीं है क्योंकि इसमें ट्रांसफार्मर का आकार मायने रखता है। इन unused spaces को कम करने के लिए, चरणबद्ध क्रॉस-सेक्शनल कोर का उपयोग किया जाता है जहां विभिन्न dimensions के laminations को लगभग गोलाकार क्रॉस-सेक्शन बनाने के लिए सावधानीपूर्वक staged किया जाता है।
ट्रांसफॉर्मर के size, design and economical optimization के आधार पर क्रॉस सेक्शन वन-स्टेप्ड, टू-स्टेप्ड और मल्टी-स्टेप हो सकता है।
कोर टाइप ट्रांसफॉर्मर का main disadvantage लीकेज फ्लक्स है। इस arrangement में लीकेज फ्लक्स शेल टाइप ट्रांसफॉर्मर की तुलना में अधिक होता है।
यह Transformer के performance और efficiency को प्रभावित करता है लेकिन फिर भी maintenance के दौरान वाइंडिंग तक best approach के कारण बड़े आकार के ट्रांसफॉर्मर के लिए यह व्यवस्था सबसे अच्छा तरीका है।
यदि आंतरिक वाइंडिंग में कोई स्थायी क्षति होती है, तो इसे केवल बाहरी वाइंडिंग को हटाकर ठीक किया जा सकता है जो शेल प्रकार के Transformer के मामले में इतना आसान नहीं है।
